栓Q!这么实用的建模方法你还不知道?

时间:2022-05-25
      欢迎再次进入九纬课堂,今天我们SOLIDWORKS正版软件试用小编带大家学点简单有用的。我们在实际的设计过程中,经常会遇到这种圆管尾部需要被压平的设计,那么怎么建模呢?来跟着SOLIDWORKS正版软件试用小编看下去就知道了
SOLIDWORKS正版软件试用

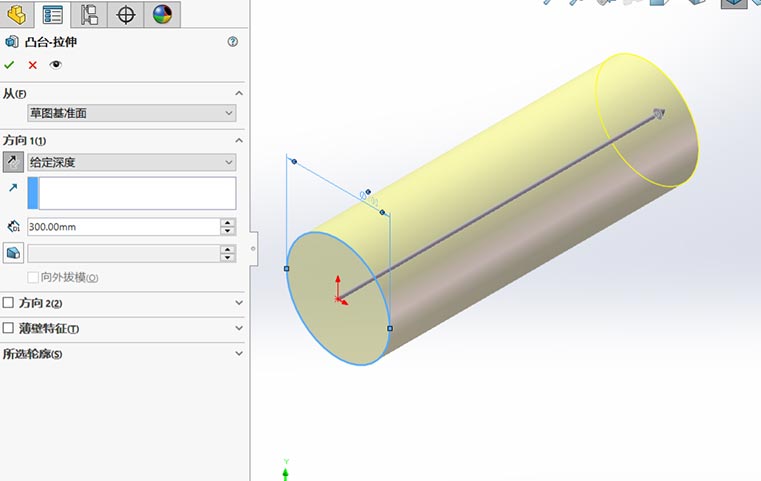

1.前视基准面,草图绘制圆,拉伸
SOLIDWORKS正版软件试用

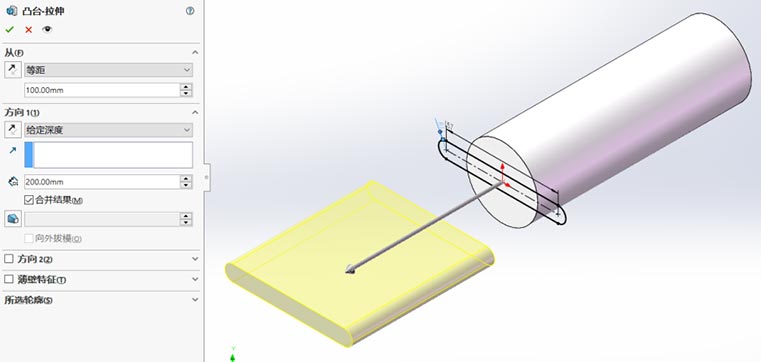

2.前视基准面,草绘直槽口,拉伸,等距100 。
SOLIDWORKS正版软件试用
3.右视基准面,草绘样条曲线。(引导线)
SOLIDWORKS正版软件试用

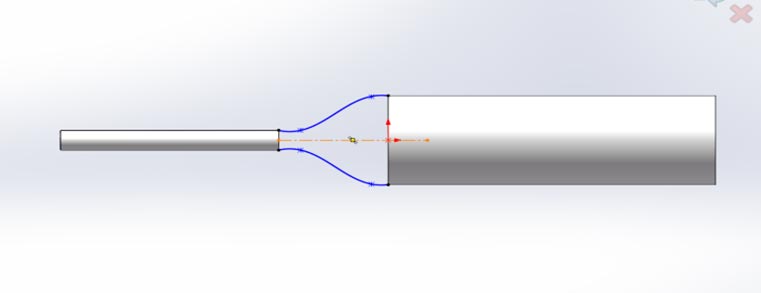

4.上视基准面,草绘样条曲线。(引导线)
SOLIDWORKS正版软件试用

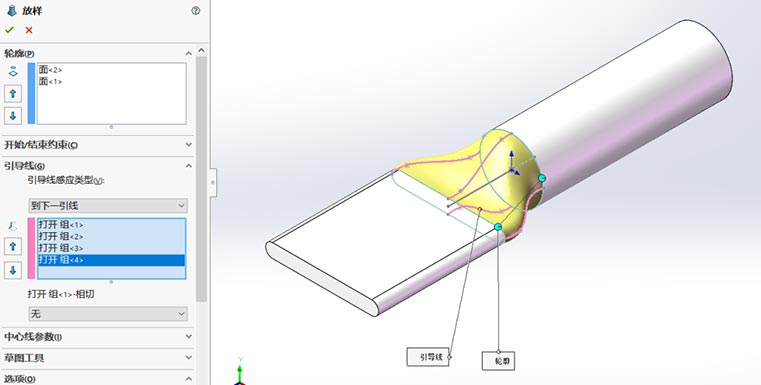

5.放样。轮廓:圆边线和直槽口边线
SOLIDWORKS正版软件试用

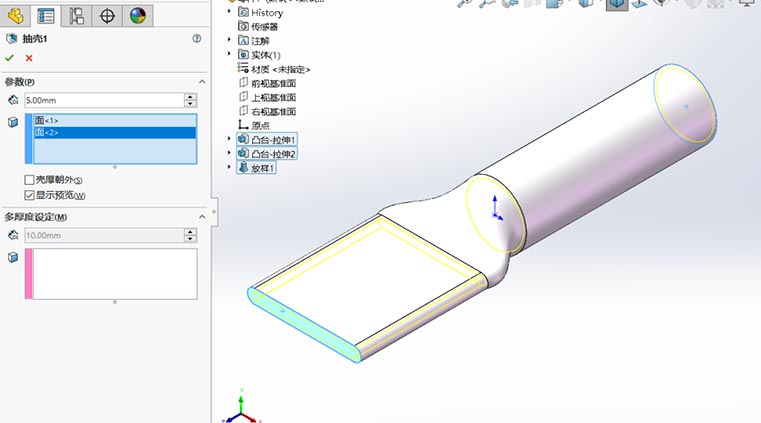

6.抽壳
SOLIDWORKS正版软件试用

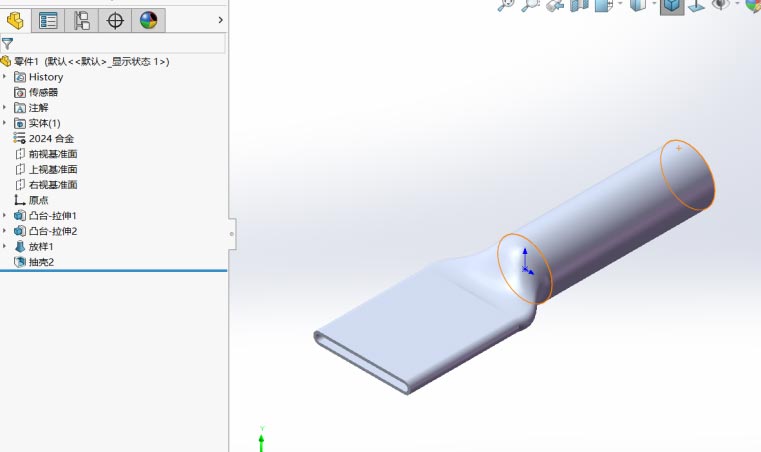

7.完成
