三分钟,助你快速建立数据库

时间:2022-06-21
     最近很多同学对如何在端子排图纸中生成电缆连接信息这部分有所疑问。今天我们SOLIDWORKS正版软件试用小编就结合着创建电缆型号,插入端子,关联电缆,和导出端子排图纸这几部分进行介绍,首先我们来新建电缆,无论是创建电缆,还是创建符号库,部件库,我们都可以使用一个快捷的方式,那就是复制现有的数据库内容,然后在现有模型上面进行数据的修改。使用此方法我们可以大大节省创建数据库所需时间。

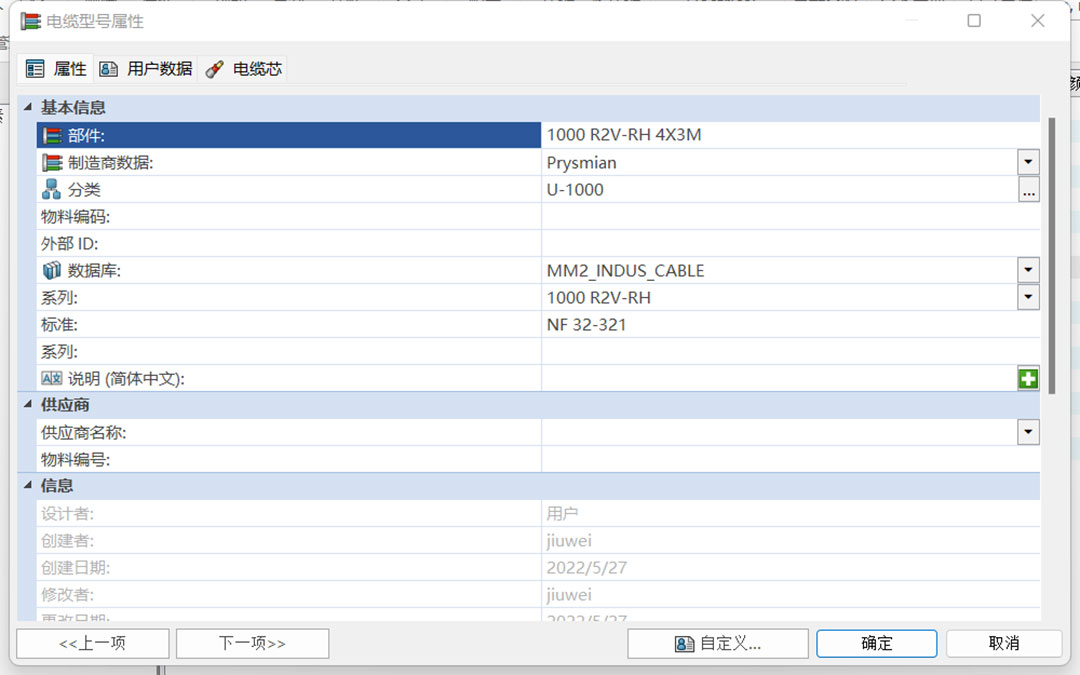

首先我们SOLIDWORKS正版软件试用下边教你来填写电缆信息:
SOLIDWORKS正版软件试用

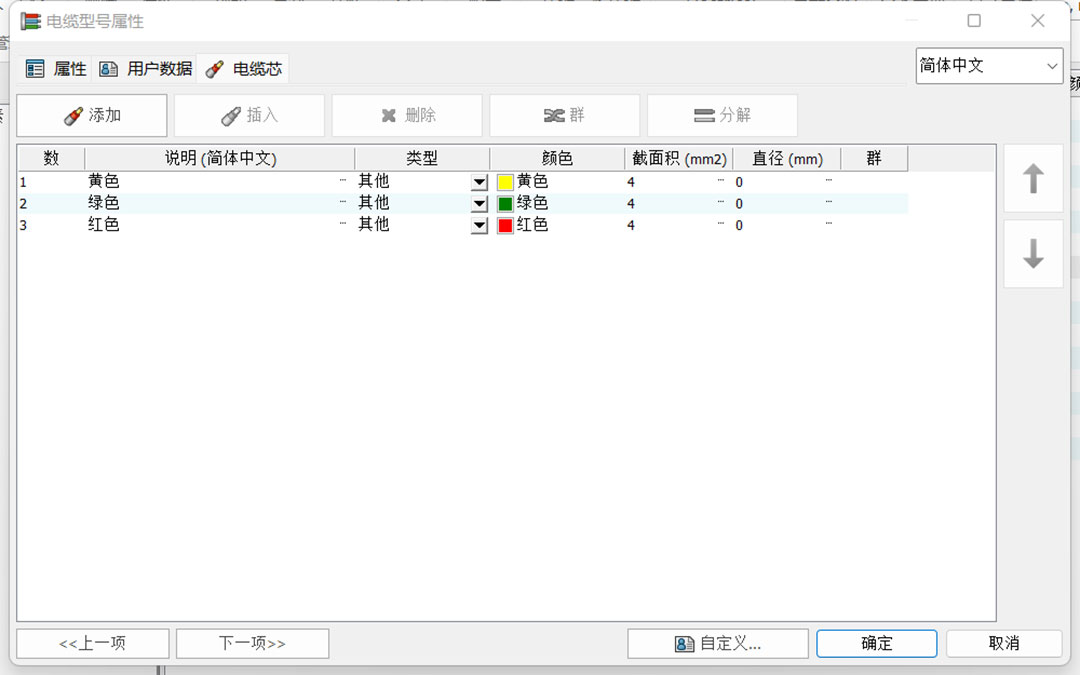

接下来是分配电缆芯,这里我们要设置的是说明,颜色和截面积:
SOLIDWORKS正版软件试用

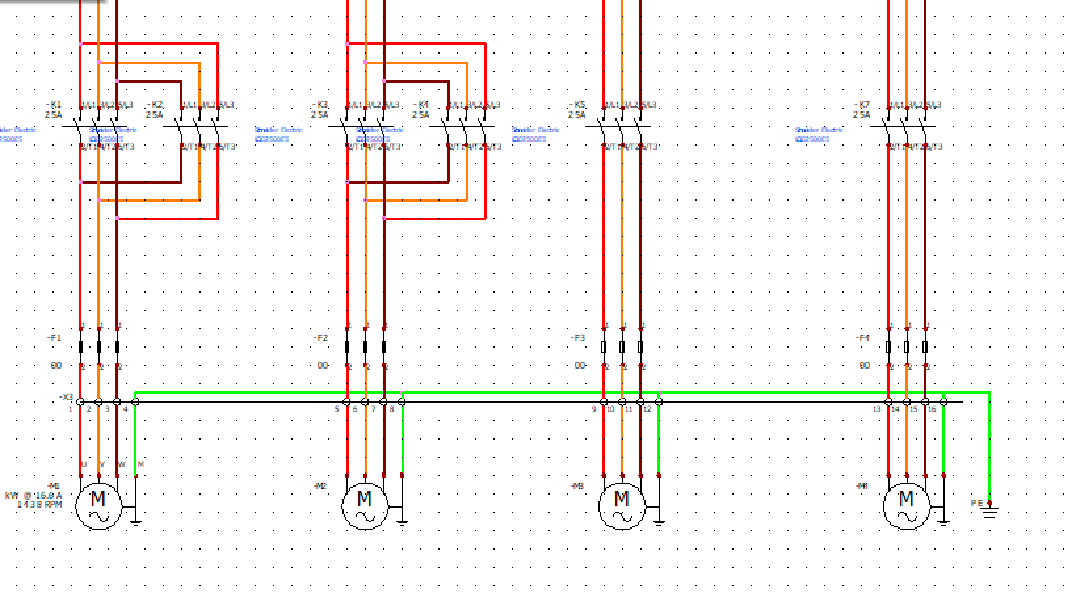

端子我们可以批量的进行插入:

SOLIDWORKS正版软件试用

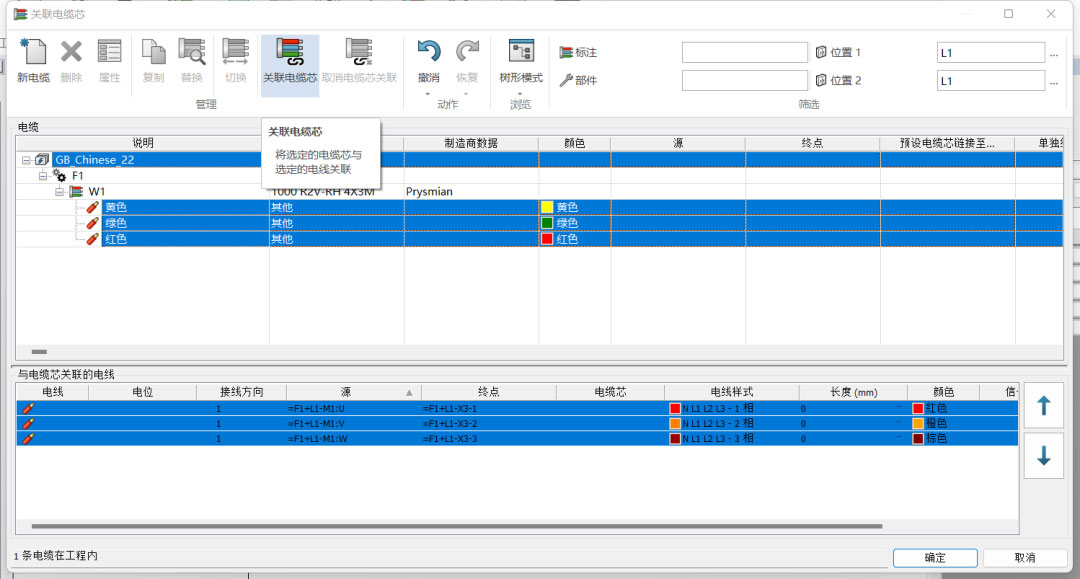

选中电缆芯,右键鼠标选择关联电缆芯,

点击新电缆把我们刚才创建的电缆型号添加进来:

SOLIDWORKS正版软件试用

之后我们选中电缆和我们原理图中出现的电线,点击关联电缆芯后再点击确定,这样就完成了电缆的关联。

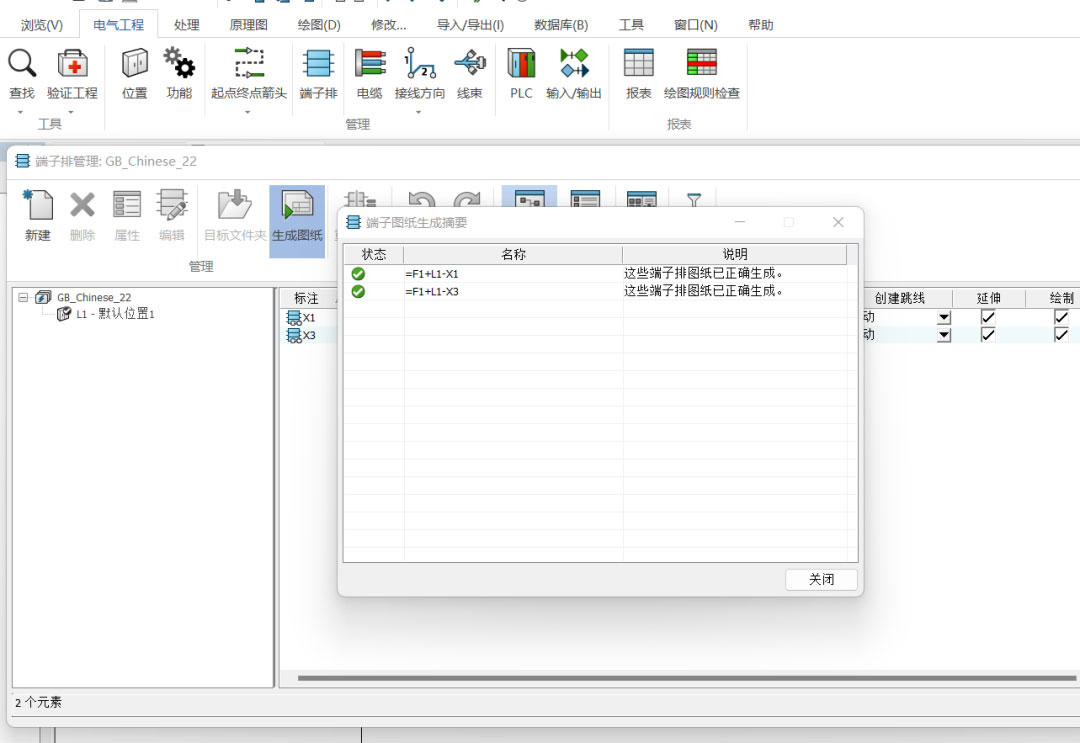

点击电气工程-端子排-生成图纸,这样就可以一键生成端子和电缆图纸了。
SOLIDWORKS正版软件试用

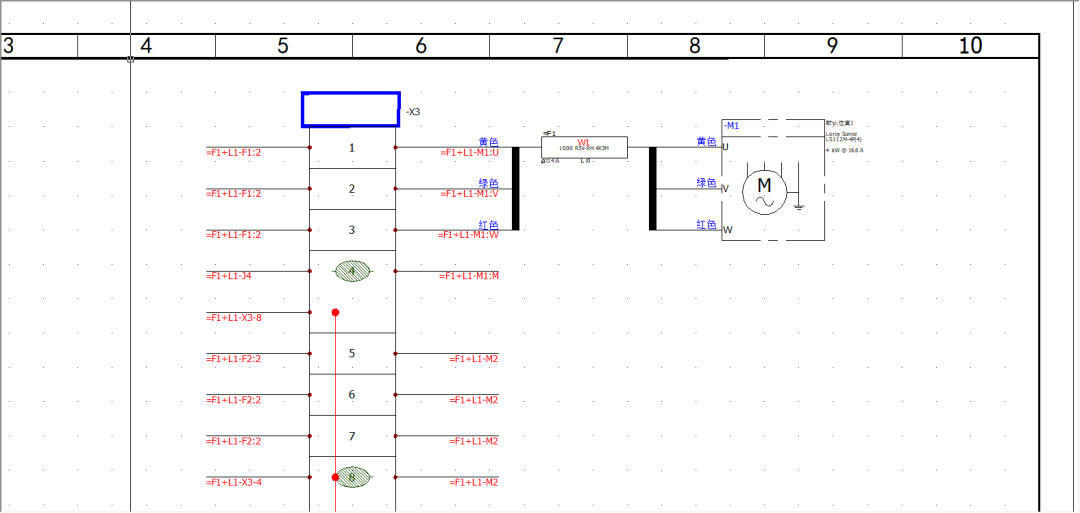

以下是我们SOLIDWORKS正版软件试用小编图纸生成的效果,包含了电线电缆输入输出连接信息,电缆型号信息,以及外部设备连接信息。
SOLIDWORKS正版软件试用
完成这个工作后我们还可以一键的导出电缆清单,借助SOLIDWORKS Electrical自动化设计功能可以大大提高我们设计师工作效率,降低项目研发整体周期。
