简介：MBD 代表 Model Based Definition（基于模型的定义），是一种使用 3D 模型（如实体模型）、产品和制造信息 (PMI) 以及相关元数据来定义单个部件和产品装配体的方法。
-
SOLIDWORKS MBD (Model Based Definition) 是SOLIDWORKS用户的无图纸加工解决方案。
-
SOLIDWORKS MBD 让用户能够以行业的标准格式，如as eDrawings® and 3D PDF 来发布含有产品及制造信息（Product and Manufacturing Information，PMI） 的3D模型数据。.
-

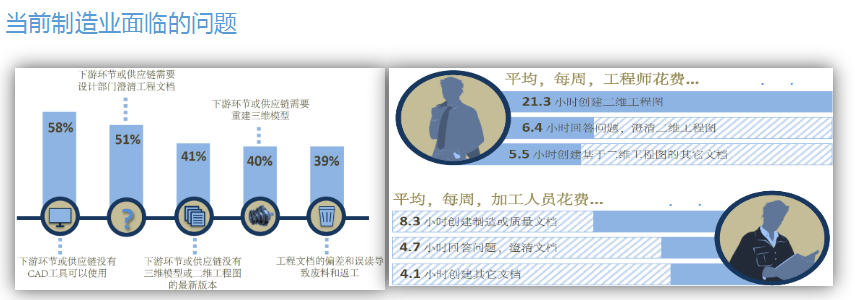

不同于传统2D图纸, SOLIDWORKS MBD以3D信息引导生产，简化了生产流程，缩短了生产周期，减少错误，并帮助企业符合行业规范。
关键功能
1. 3D PMI定义
2. 3D PMI管理
-
3D 注解视图
-
3D 视图捕捉注解视图、配置、显示状态、剖面视图及其它视图设定.
-
3D 模型断裂视图.
-
动态注解视图，随模型旋转自动显示或隐藏注解.
3. 3D 输出
-
3D 输出模板自定义
-
丰富的预定义模板
-
将3D 产品制造信息（Product Manufacturing Information, PMI）、视图、元属性（如零件号、材料及设计者）等发布到3D PDF.
-
发布到eDrawing.
SOLIDWORKS MBD 产品矩阵图
|
|
SOLIDWORKS MBD Standard
|
SOLIDWORKS Standard
|
|
三维产品制造信息（PMI）定义
|
|
|
|

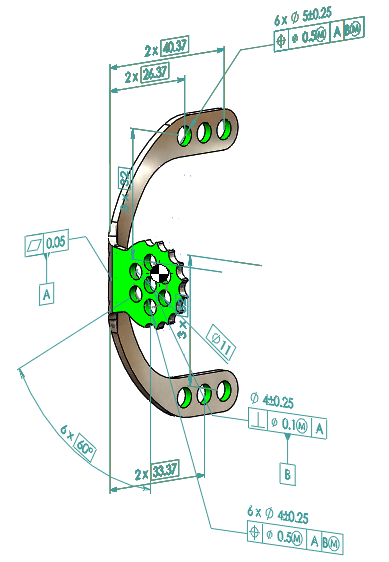

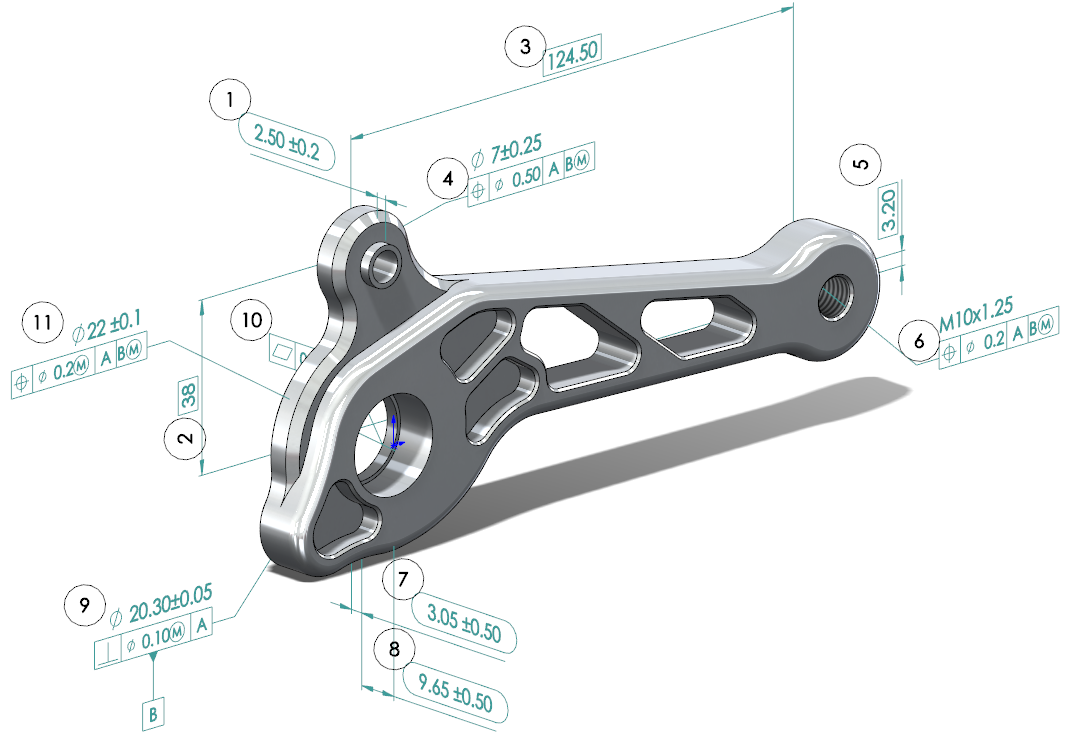

3D 注解
|
Yes
|
Yes
|
|
零件环境应用DimXpert
|
Yes
|
Yes
|
|
装配环境应用DimXpert
|
Yes
|
|
|
|
|
|
|
3D PMI 组织
|
|
|
|
3D注解视图
|
Yes
|
Yes
|
|
模型旋转时，自动显示或隐藏注解
|
Yes
|
|
|
3D视图，可以捕捉注解视图、配置、显示状态、剖面图及其他视图等设定
|
Yes
|
|
|
3D模型断开视图
|
Yes
|
|
|
3D PMI比较
|
Yes
|
|
|
|
|
|
|
3D 输出
|
|
|
|
发布为3D PDF
|
Yes
|
Yes
|
|
发布到eDrawings
|
Yes
|
Yes
|
|

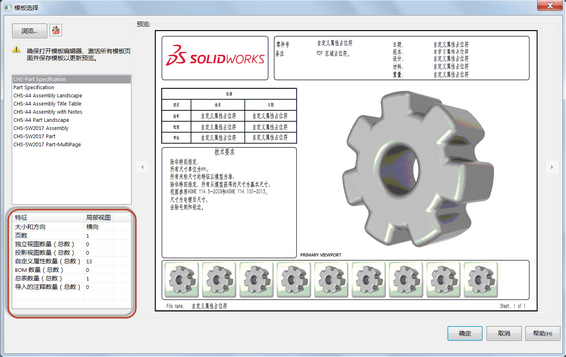

预定义的3D PDF模板
|
Yes
|
|
|
自定义3D PDF输出的模板
|
Yes
|
|
|
发布包含3D PMI、视图及中性属性的3D PDF
|
Yes
|
|
|
包含PMI的STP 242
|
Yes
|
|
优势
• 零件再不会出错（易混淆）
• 维修疑问快速得答复
• 维修记录方便存档，查找；之前纸质文档易丢失，破损
• 利用基于公差的公差分析自动编程、公差优化、计算机辅助制造 (CAM)、三坐标测量机 (CMM) 和其他生产应用程序，提高上市速度。

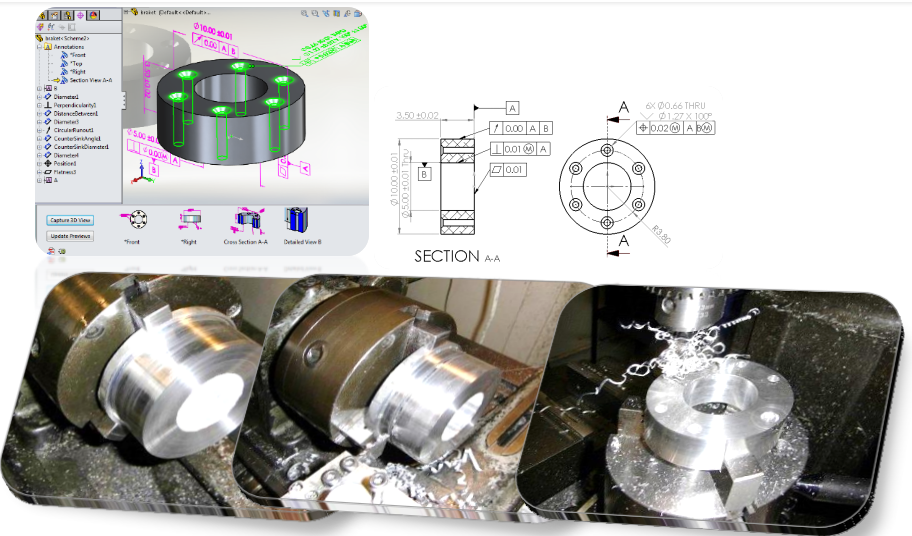

• 可在同一个位置查看模型和标注以对数控 (NC) 代码进行编程，而不用在 3D 模型与 2D 工程图之间来回切换。
• 利用直观的 3D 标注来减少废品和返工。
• 在 3D 设计期间制定基准和公差要求策略，而不是在 2D 详细设计中进行事后补充，也无需在 3D 模型与 2D 工程图之间来回切换。
• 避免 3D 模型与 2D 工程图之间出现差异，从而导致巨大的制造浪费。
•自动识别制造特征，以使基于模型的标注与制造实践保持一致。
• 遵循基于模型的定义标准和法规（ 例如军事标准31000A），以确定更多业务机遇。
• 通过清晰的交流和更完整的 3D 文档，减少昂贵的服务、支持和维护成本。
• 如果需要 2D 工程图来简化从工程图到 MBD 的过渡，则可以在 2D 工程图中重复利用标注和视图等 3D 内容。
SOLIDWORKS MBD 还可以帮助整理 3D 标注。
它具有：
• 可视且全面的 3D 视图
• 将 3D 视图重新排列为故事大纲，以便与所有关键相关人员直接交流
• 在 2D 工程图中重复利用 3D 标注和视图，以节省 2D 详细设计的工作量
• 模型断裂视图可显示较长且重复的特征
• 模型旋转时自动显示和隐藏标注
• 可在 SOLIDWORKS PDM Vault 或文件库之外的修订之间进行 3D 标注比较
使用 SOLIDWORKS MBD 可更高效地执行 3D 交流，因为它提供了：
• 带有软件可读取 3D 标注的 STEP 242 导出
• 带有丰富编辑样式的 3D PDF 模板自定义，以遵循行业标准、公司实践和运营用例
• 开箱即用的专业 3D PDF 模板，可节省模板自定义的时间
• 每个自定义模板的多页面、多视口和多表 3D PDF 发布。其中包含模型、标注、视图、自定义属性、特殊符号、可编辑 PDF 字段、文本和图像
• 关联和更新的视图和自定义属性，与一个 3D PDF 文档中的多个 SOLIDWORKS 配置相对应
• 发布到 3D PDF 文档中的 BOM 表和注释
• 灵活显示 BOM 表以节省 3D PDF 页面上的空间
• 在装配体、视口和 BOM 表中的某个零部件之间交叉高亮显示
• 根据 ASME Y14.41-2012 标准实现从集成标注到关联特征的交叉高亮显示
• 高亮显示来自特征控制框的参考基准特征
• 高亮显示来自特征控制框的结构化基本尺寸
• 3D PDF 中的草图实体显示，以帮助理解钣金折弯线或装配体分解线
• 在 3D PDF 发布中包含多个附件，包括 STEP 242
• 3D PDF 文档上的准确性和文件大小控制
• 用于保护 3D PDF 文档的选项
• 3D PDF 文档上的所有视图自动循环
